能源与水利学院弹药虚拟仿真设计大赛圆满成功
为了积极响应学校号召，提高我院教师的实践技能，突出兵器类专业的实践特色以及虚拟仿真在弹药产品生产和设计中所发挥的作用，特举办本次比赛。
经过前期准备以及筛选，共有三名教师进入决赛。由于在比赛中所使用的主要软件为CAE和CFD仿真类软件，计算时间较长，所以比赛过程中对场地以及时间没做固定要求。整个比赛过程历时两个月，选手进行模型的设计、参数修改以及仿真运算，最终形成了三件作品，经过评定小组的评议，其最终结果如下表所示：

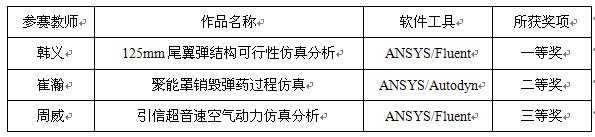

弹箭虚拟仿真作品大赛获奖表
附件：仿真作品截图
作品1：125mm尾翼弹结构可行性仿真分析

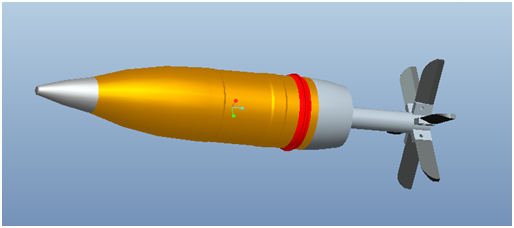

图 1 125尾翼弹3维模型

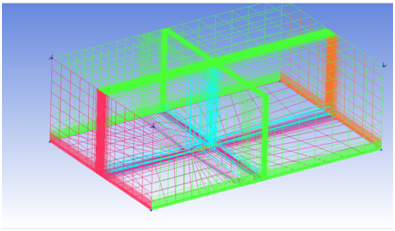

图2 空气域流场网格划分

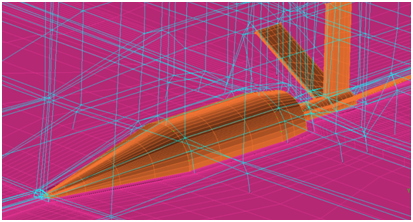

图3 尾翼弹局部空气流场网格划分

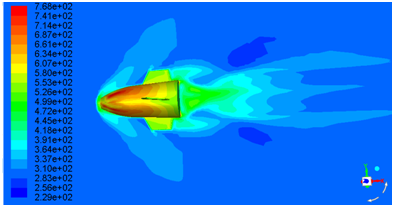

图4 尾翼弹飞行中的温度流场云图

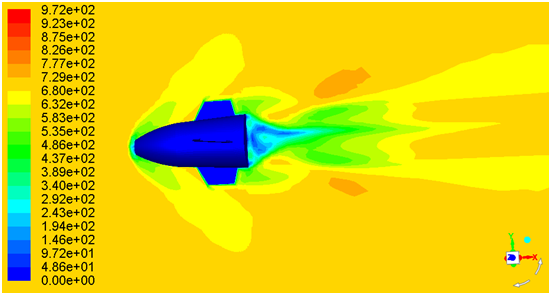

图5 尾翼弹周围空气密度云图

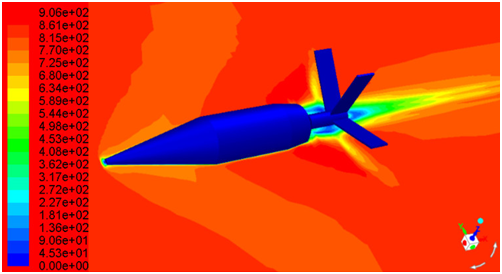

图6 尾翼弹速度云图

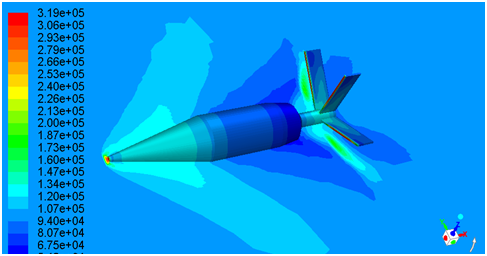

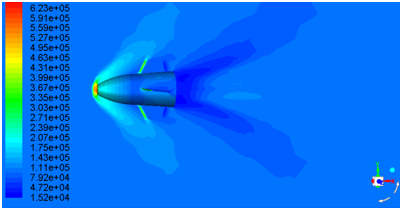

图7 尾翼弹压力仿真云图
作品2：聚能罩销毁弹药过程仿真

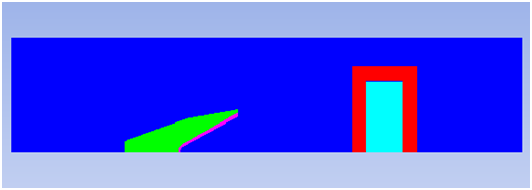

图8 聚能罩及弹药简化模型的1/2建模

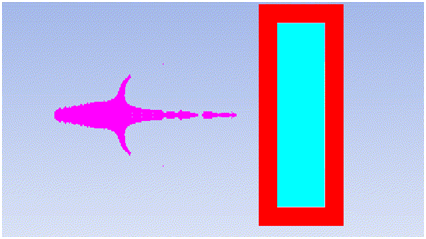

图9 聚能射流完全形成

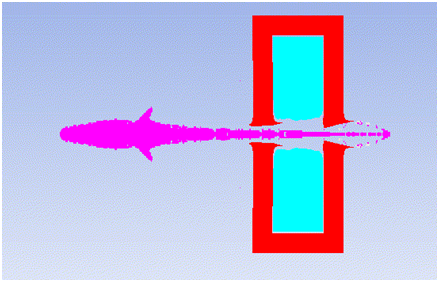

图10 弹药简化模型被穿透

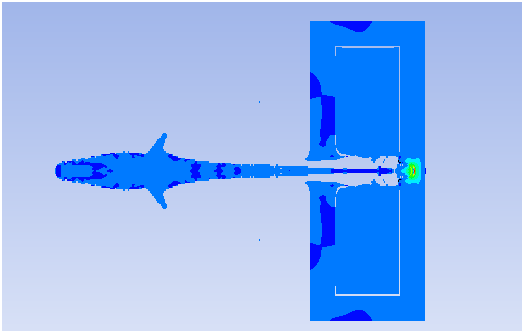

图11 弹药销毁过程中的应力云图

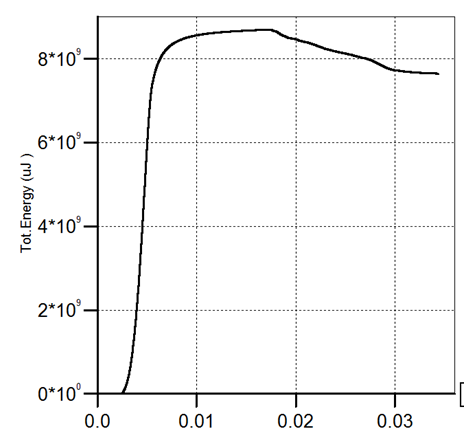

图12 药型罩的能量变化曲线

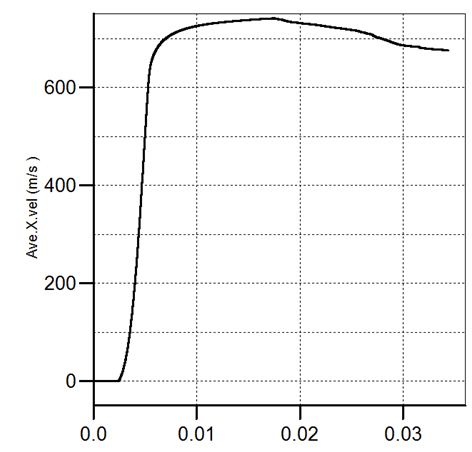

图13 药型罩平均速度变化曲线
作品3：引信超音速空气动力仿真分析

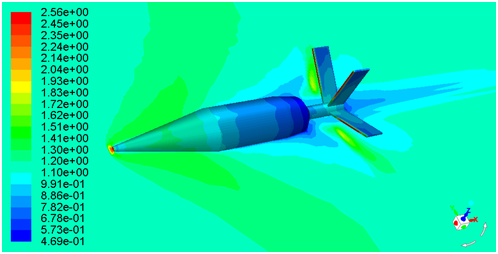

图14 十字鸭舵速度云图
图15 十字鸭舵压力云图

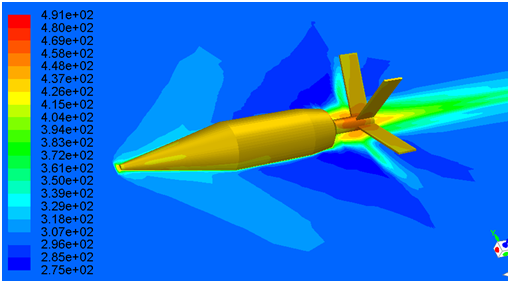

图16 十字鸭舵温度云图

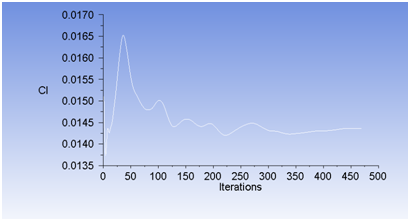

图17 十字鸭舵升力系数曲线
能源与水利学院（撰稿：崔瀚 审核：赵明雨 发布：张蕊 图：崔瀚）
2018年11月5日
